(폴리에틸렌 에록시 피복강관)

　

용도

 피복두께 제조규격
외면
피복
장치
(1) 방식보호층
       폴리에틸렌
(2) 방식성 접착제
(3) 방식층 분말에
       폭시
(4) 강관

　
지하준설용의 GAS
 OIL 및 수도용
배관 LINE
Epoxy : 50∼100microns
PE :2∼5mm
(접착제포함)
125A ∼ 1,000A
내면
피복
방식
(1) 액상 에폭시
(2) 강관
건물 내외면 및
  지하준설용의 수도용
 배관 LINE 		Epoxy 300∼400㎛ 125A ∼ 1,000A

▶  제조가능규격
관의호칭 관의길이 원관 관단현상 비 고
125A ∼ 1,000A 6M ∼ 8M 직관 Bevel / Bell /
  Grooved End		 피복제조규정은 KS D 3589 및 KS D 8502에 준하며, 상기

규격이외의 규격도 협의에 의해 생산 가능함.   원관은 피복

전의 강관을 말함

▶  사용원관
관의호칭 원관 비 고
125A ∼ 1,000A KS D 3565
(상수도용 도복장강관)		 원관이라 함은 피복전의 강관을 말함. 특수규격도 생산가능 함

▶  피막의 노화 방지
옥외수명

첨가제 사용유무

비고
1년  첨가제를 사용하지 않을 경우 폴리에틸렌은 극히 안정된 물질이나 장기간 실외 보관할 경우 자외

선에 의하여 피막의 노화 현상을 가져오게 되므로 착색안료나 자외

선 방지제를 사용하여 노화현상을 방지합니다.
3년  착색안료 2% 사용시
5년  자외선 방지제 사용시
20년  Carbon Black 3%사용시

▶ 관단현상

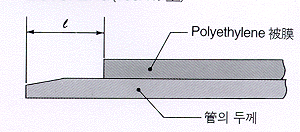

Bevel End(100A이상) ℓ ≒ 100㎜∼150㎜ Bell End(100A이상) ℓ ≒ 100㎜∼150㎜  ℓ’ ≒ 70㎜이상

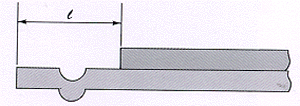

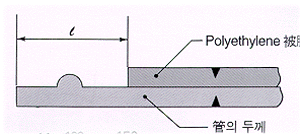

Grooved End(100A∼300A) ℓ ≒ 100㎜∼150㎜ Grooved End(Ring Type:350A이상) ℓ ≒ 100㎜∼150㎜

▶ 피막두께(KS D 3589-1994)
호칭지름 A P1H 및 PIF 호칭지름 A P1H 및 PIF 호칭지름 A P1H 및 PIF
피     복 피     복 피     복
두께 허용차 두께 허용차 두께 허용차
15 1.5 + 규정하지 않음 200 2.5 + 규정하지 않음 800 2.5 + 규정하지 않음
20 1.5 250 2.5 850 2.5
25 1.5 300 2.5 900 2.5
32 1.5 350 2.5 1,000 2.5
40 1.5 400 2.5 1,100 3.0 -
50 1.5 450 2.5 1,200 3.0
65 1.5 500 2.5 1,350 3.0
80 1.5 550 2.5 -0.5 1,500 3.0
90 1.5 600 2.5 + 규정하지 않음 1,600 3.0 -
100 2.0 650 2.5 1,800 3.0 - -
125 2.0 700 2.5 2,000 3.0 - -
150 2.0 -0.4 750 2.5 - - -
　
호칭지름 A P2S 호칭지름 A P2S
피     복 포     장 피     복 포     장

두께

 허용차

두께

 허용차 두께 허용차 두께 허용차
15 0.6 + 규정하지 않음 1.0 + 규정하지 않음 200 1.1 + 규정하지 않음 1.5 -
20 0.6 1.0 250 1.2 1.6 -
25 0.6 1.0 300 1.2 1.7 -0.4 - -
32 0.6 1.0 350 1.2 -0.3 2.0 + 규정하지 않음 -
40 0.6 1.0 400 1.2 + 규정하지 않음 2.0 -
50 0.6 -0.2 1.0 450 1.3 2.0
65 0.6 + 규정하지 않음 1.0 500 1.3 2.0
80 0.6 1.0 550 1.3 2.0
90 0.6 1.0 600 1.3 2.0 -0.5
100 0.6 1.0 650 1.3 2.0 + 규정하지 않음 -
125 0.8 1.0 700 1.3 -0.4 2.0 -
150 0.9 1.2 750/800 1.3 - 2.0 -

▶ 피막의 색상

     표준색상은 청색이나 수요자의 주문에 의거 각종
     색상을 다양하게 생산합니다.
